LED灯带因为轻、节能省电柔软、寿命长、安全等特性,逐渐在装饰行业中崭露头角。那么LED灯带怎么接线呢?下面简单介绍一下LED灯带的安装接线方法。
LED灯带安装方法
每款灯带的背后都贴有自粘性3M双面胶,安装时可以直接撕去3M双面胶表面的贴纸,然后把灯带固定在安装位置,用手把它贴紧就好了。至于有的地方需要拐弯或者是灯带长度不一致。LED灯条是以三个LED为一组的串并联方式组成的电路结构,每3颗LED即可以剪断,长了可以剪掉,短了可以焊接上去。
LED灯带安装接线图解
(1)第一种灯带接线方法:(焊接法)
第一步就是确定所安装的灯带/LED灯条是使用高压电还是低压电(考虑到用电安全,最好选用低压电启动的灯带),选用低压的LED灯条后,就需要先观察灯带上面每三颗灯珠有两个圆点,把线焊接到圆点上面就可以了。但是有些童鞋考虑到亮度跟照明度会选用高压灯带,如果是高压是用的插针插上去的接上插头接家庭电源两百二十伏特电源就可以了。
(2)第二种灯带接线方法:(端子接线法)
首先将所有灯珠混联并串联了若干电阻,这种是规定12V直流供电的灯带,直接把12V直流电源(稳压或非稳压均可)两根输出线对应接到灯带正、负接线端子上再把电源插头插入家用交流电源插座上即可,也可以用12V电池组直接驱动此种灯带。
(3)第三种灯带接线方法:(驱动器连接法)
首先将所有灯珠全部串联的灯带,需要配接电容镇流式恒流驱动器(还有一种更好的开关式恒流驱动器,适合驱动低电压灯带)。把驱动器插头的两根插针按正确极性分别插入灯带两根引线的线芯中,再把驱动器电源插头插到家用两百二十伏特交流电源插座上就可以了。
LED灯带安装环境
LED灯条用于户外时由于会受到雨水、紫外线的侵蚀,如果采用3M胶固定的话,时间一久就会造成3M胶粘性降低而致使LED灯条脱落,因此户外LED软灯条的安装常采用卡槽固定的方式。需要剪切和连接的地方,方法和室内安装一样,只是需要另外配备防水胶,以巩固连接点的防水效果。
ed灯带三根线安装图解220v DC12V驱动电源多gu铜芯
led灯带三根线安装图解220v
1、四线LED灯带共有四根导线,三排灯(留意不是四排灯喔~~),每排1米24灯,24*3=72。因每颗灯珠的功率是0.05W,72珠LED灯带的功率是:72*0.05=3.6W。 2、四线LED灯带宽约22mm,厚度约8mm,分量约0.25kg/m(4米一公斤) 3、每条LED灯带必需配一个专用插头(插头带变压器的);衔接时必然要将通明塑料盖板取下,接好试灯后再盖上。切不成直接带盖衔接,如许轻易短路! 4、每米有“铰剪”标志,只能在标志得剪断,剪错或剪偏会招致一米不亮!有的会因打标志时打偏了一些,最好是剪之前细心看下标志处地位,按中心没衔接的当地剪断即可。细心看便能看得出来。技术支持:中国LED交易网。 5、LED灯带装置时,普通放在灯槽里,摆直就可以了,也可以用细绳或细铁丝固定。如需外装或竖装,需求另风购卡子及尾塞。原装卡子是全通明的,最好是装置完后在尾塞和插头处打上防水玻璃胶,如许防水功能更好些。
7colorsled 香港七彩 你的灯带是多少V的 一般低压单色灯带只有红黑两条线 红线接电源的V+ 黑线接V- 当然如果是双色的灯带就会有三条线 七彩变色的就会有4条线 如果有任何问题可以找一下我们的客服 有图片会更好
led灯带怎么安装电源接线方法图解?
1、必备材料:LED硬灯条,DC12V驱动电源,多gu铜芯软线0.75mm^2,玻璃胶;
2、直流电源接线并安装:L接jing过电源开关后接“火线”(即用电笔检测有电的线),N直接接“零线”(电笔检验无电的线)+V接灯条的hong线,-V接灯条的红黑线或黑线,如果接反灯不亮,不会坏;
3、考虑到连接导线也要消耗功lv,建议LED硬灯条gong率不要超过直流电源额定功率的80%,72珠柜台灯条是17.2W/M;
4、LED硬灯条产品直流电源接线方法:主要有两种,一种是串联,另一zhong是并联,建议串联长度bu应超过3米,如果超过3米,请从直流电源接线柱重新接线,否则会出现前面亮后面不够亮的情况;
LED灯条怎么接线,我看里面有三根线

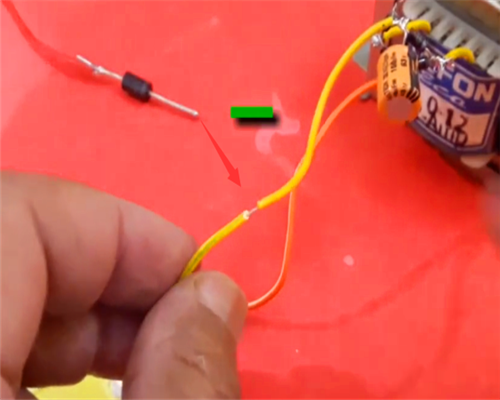

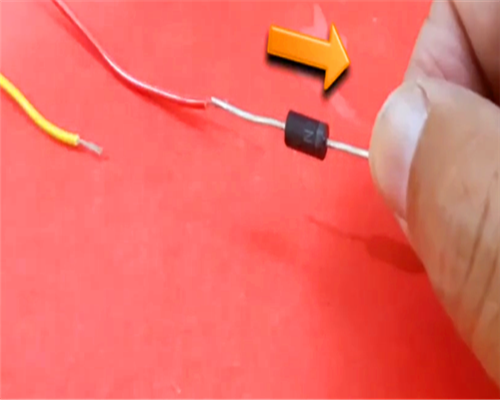

1、首先将限流电阻安装到电源线的负极。
2、之后将LED灯条的正负两根线分开。

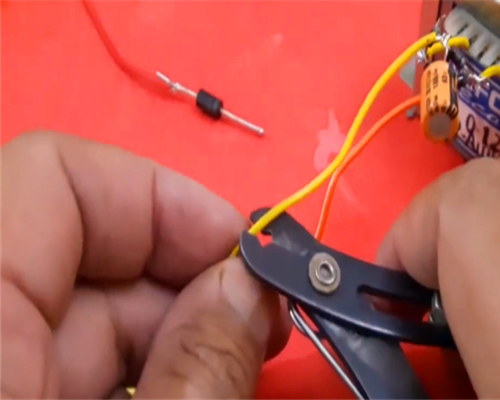

3、使用去皮器将LED灯条的正极线去掉去皮。
4、去皮后的LED灯条正极线。注意去皮不要去掉太多。

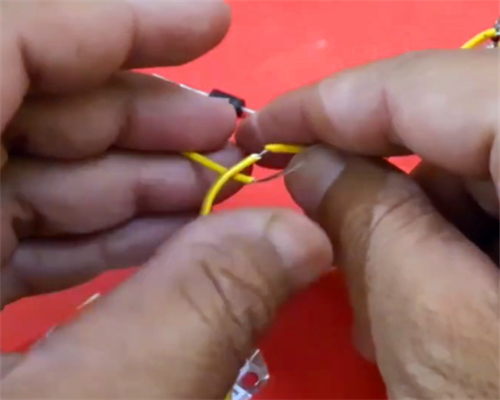

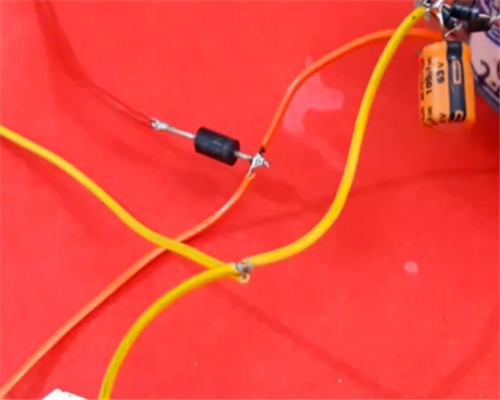

5、之后将电源的负极线跟LED灯条的正极线连接起来。

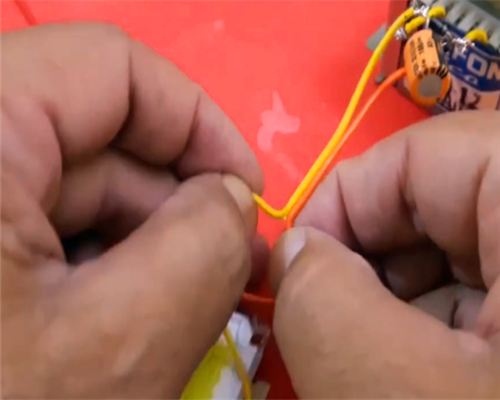

6、之后将LED的负极线跟限流电阻连接起来。
7、这样LED灯条接线就完成了。

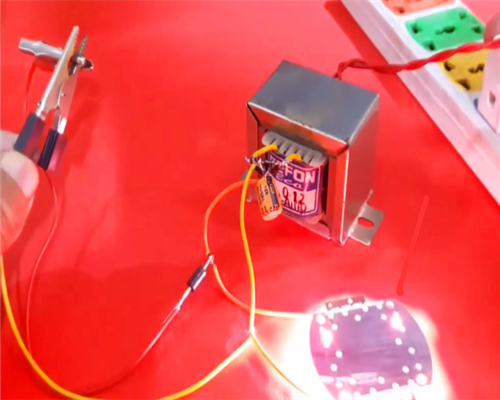

8、打开开关LED灯条顺利发光。
led灯带怎么安装电源接线方法图解

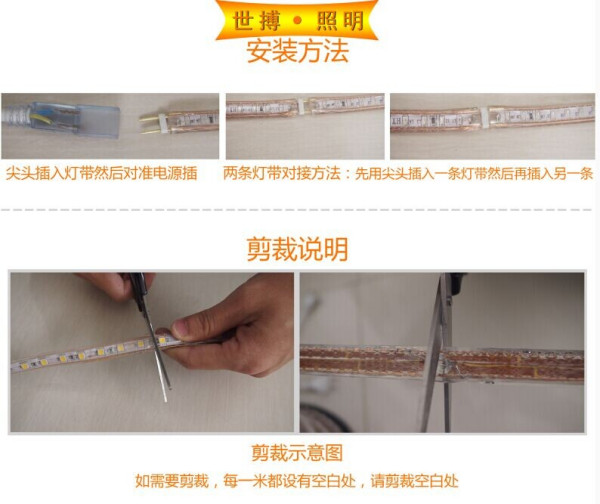

LED灯带剪裁和安装电源接线方法图解:世搏LED,天猫
led灯带如何安装 led灯带安装图解
led灯带的安装方法非常简单,可以说不需要什么高难度的技术就能安装好。我家之前是有万师傅家电安装师傅装的,后来我也学会了安装,根据家里灯槽的实际长度裁剪、组装、测试好,然后就可以装了,用灯带夹固定好,最后通上电源,灯带就亮了。
LED灯带有三根线但是插头是四个怎么接
同色两根是零火二线,可以随便接,不分零火;第三根线是地线,你需接地就接上,不接地就不用管。
家里的LED灯带怎么接线

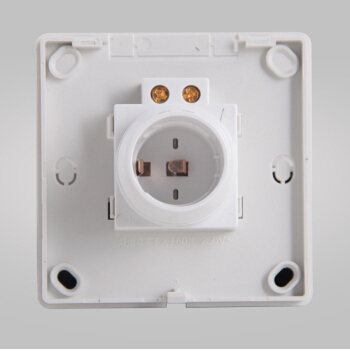

家用LED灯一般都是使用220V电压,接线方法如下:
1、将灯口内部触点接开关引出的火线,侧面触点接零线,这样安全系数会提高。
2、将灯口火线引出线接开关一端,开关另一端火线。
3、将灯口固定、安装LED等。
接线图如下:
led三个灯带变光一个变压器怎么接线,变压器是输入是220电源,输出三根线
变压器输入接市电220V,输出三条线,一根线接一个LED灯。
LED灯带怎么安装 灯带安装方法 LED灯条安装图解
【OFweek半导体照明网】LED灯带安装的5大方法
①四线LED灯带共有四根导线,三排灯(留意不是四排灯喔~~),每排1米24灯,24*3=72。因每颗灯珠的功率是0.05W,72珠LED灯带的功率是:72*0.05=3.6W。
②四线LED灯带宽约22mm,厚度约8mm,分量约0.25kg/m(4米一公斤)
③每条LED灯带必需配一个专用插头(插头带变压器的);衔接时必然要将通明塑料盖板取下,接好试灯后再盖上。切不成直接带盖衔接,如许轻易短路!
④每米有“铰剪”标志,只能在标志得剪断,剪错或剪偏会招致一米不亮!有的会因打标志时打偏了一些,最好是剪之前细心看下标志处地位,按中心没衔接的当地剪断即可。细心看便能看得出来。
⑤LED灯带装置时,普通放在灯槽里,摆直就可以了,也可以用细绳或细铁丝固定。如需外装或竖装,需求另风购卡子及尾塞。原装卡子是全通明的,最好是装置完后在尾塞和插头处打上防水玻璃胶,如许防水功能更好些。
裁切注意事项
1、如果不是220V灯条请勿直接用AC220V点亮灯条;
2、正负极请勿接反;
3、作业人员请戴上静电环作业。
4、最后是控制器连接方式的阐述。LED跑马灯带和RGB全彩灯带需要使用控制器来实现变幻效果,而每个控制器的控制距离不一样,一般而言,简易控制器的控制距离为10到15米,遥控控制器的控制距离为15到20米,最长可以控制到30米距离。
5、如果LED灯带的连接距离较长,而控制器不能控制那么长的灯带,那么就需要使用功率放大器来进行分接。
